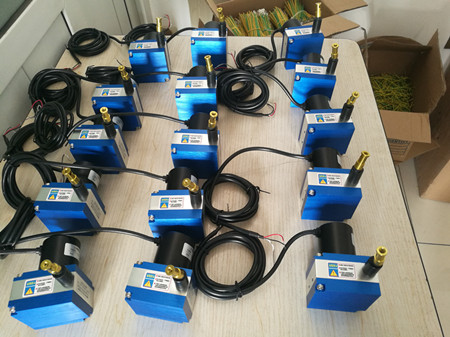

目前，市面上生產的線性位移傳感器種類多種多樣，光柵類、拉線類、LVDT、激光測距、接觸式、非接觸等等，由于線性位移傳感器的形式不同，所以在選型時很容易會出現誤差，下面，就以拉繩線性位移傳感器為例，解釋一下位移傳感器是如何選型的：
線性位移傳感器信號特點：
1、 增量式線性位移傳感器拉動時，有相應的脈沖輸出，其旋轉方向的判別和脈沖輸出數量的增減需要借助外部的判向電路和計數器來實現，比如二次儀表、PLC，單片機等等；
2、 其位移起點可任意設定，并可實現多圈的無限制累加和測量（取決于大行程），還可以把每轉發出的一個脈沖的Z信號，作為參考機械零位；
3、 拉線繩在每拉動一圈時，會輸出固定的脈沖，對于光電編碼器輸出脈沖和編碼器光柵的刻線數相同，需要提高分辨率時，可利用A、B兩路信號進行倍頻或者更換高分辨率編碼器；
4、 配絕對值編碼器的拉線位移傳感器在拉線時（軸旋轉），有與其移動位置一一對應的代碼（格雷碼、二進制、BCD碼）輸出，從代碼的大小的變更，即可判別正反方向和轉軸所處的位置，無需判向電路；
5、 它有絕對零位代碼，當停電或者關機后，再開機重新測量時，仍可準確的讀出停電和關機位置的代碼，并準確的找到零位代碼，確定停電時的測量位置；
6、 一般情況下，用到拉線位移傳感器上的絕對值編碼器都是多圈測量的，特殊情況可以選擇單圈絕對值編碼器；
7、 絕對值編碼器標準分辨率用位數2n表示，比如 214=16384步，每周16384步，14位絕對值；
8、 輸出接口型式，并行輸出、串行輸出、ssi接口、總線， profibus等，模擬量0-20mA、4-20mA；0-5v、1-5v、0-10v；0-5kΩ、0-10kΩ 同樣屬于絕對位置采集。
拉線繩位移傳感器行程與安裝：
1、 拉線（繩）位移傳感器行程：移動部件實際測量行程和預延伸長度之和要小于大行程；
2、 選擇拉線（繩）位移傳感器量程時要考慮預拉空間，若預拉距離大，可以考慮在傳感器外加延長線，這樣選型時可以減小拉線（繩）位移傳感器的大行程，從而節省很大費用；
3、 安裝時預拉空間：即拉頭安裝好后移動部件在初始位置時拉頭和傳感器之間距離；
4、 輸出信號方式：數字量、模擬量及其絕對值編碼器等特殊要求；
5、 采集信號：上位機種類，處理信號的模式；
6、 供電電壓：給傳感器供電電源電壓；
7、 移動部件測量基本要求：測量精確等級，分辨率大小，線性誤差，適合才是好的，選擇好的性價比；
8、 拉線（繩）位移傳感器工作環境：溫度、濕度、灰塵、外界干擾、其他物影響等，做到有的放矢，必要時安裝其他防護機構，具體事宜請和我公司技術人員聯系，免費設計方案；
9、 拉線（繩）速度：移動部件的位移速度，往復可能不一致，速度大小也不同，要確定在一定的速度下的配置方案，選擇合適的分辨力和精度等級，這一點至關重要；
10、使用頻率：移動部件的每天往復循環次數：彈簧都是有疲勞壽命的（滿量程百萬次循環），這個頻率決定了客戶能不能適用本類產品，這是客關因素，當然也可以更換配件，來解決此類問題；
11、拉線（繩）位移傳感器配置等級，這于使用設備的要求等級及計劃的費用有關系，尤其是選用絕對值編碼器。
|
