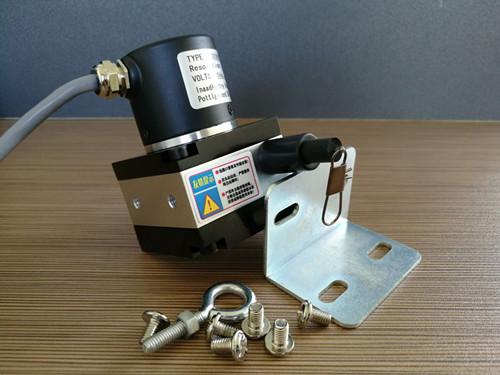

拉繩位移傳感器又稱拉繩傳感器、拉繩傳感器、拉繩電子尺、拉繩編碼器。拉繩位移傳感器/編碼器是在直線位移傳感器在結構上的精美組成，其結合了角度傳感器和直線位移傳感器等諸多的優點，打造成為一款結構緊湊、測量行程長、安裝空間尺寸小、具有高精度測量的精密型位移傳感器。該產品在空間選擇上具有很大的優勢，測量行程從200mm至50000mm不等，拉繩位移傳感器的輸出方式主要有：電阻型、電壓型、電流型、增量脈沖型、絕對脈沖型。具有模擬電流4~20毫安，模擬電壓0~5伏或0~10伏和脈沖A、B、Z相數字輸出，滿足大行程、高精度各種信號需求，為廣大客戶所采用。
常用參數有測量行程、輸出信號模式、線性度、重復性、分辨率、線徑規格、出線口拉力、最大往返速度、重量、輸入電阻值、功率、工作電壓、工作溫度、震動、防護等級等。
拉線位移傳感器由機械部分和電子部分二部分組成，電子部分可以安裝光電編碼器，鋼絲繩由自卷彈簧始終收緊，由鋼絲繩的直線位移轉換成旋轉量的測量。鋼絲繩緊繞在多圈測量輪上，每圈行程相同，因此在整個測量范圍內均為線性測量。鋼絲繩測量輪，卷簧輪，與傳感器同軸聯動，其連接誤差降至最小。由于與被測物體軟性連接，所以抗震動性能優越;安裝簡便，特別適應惡劣環境中使用。
|
